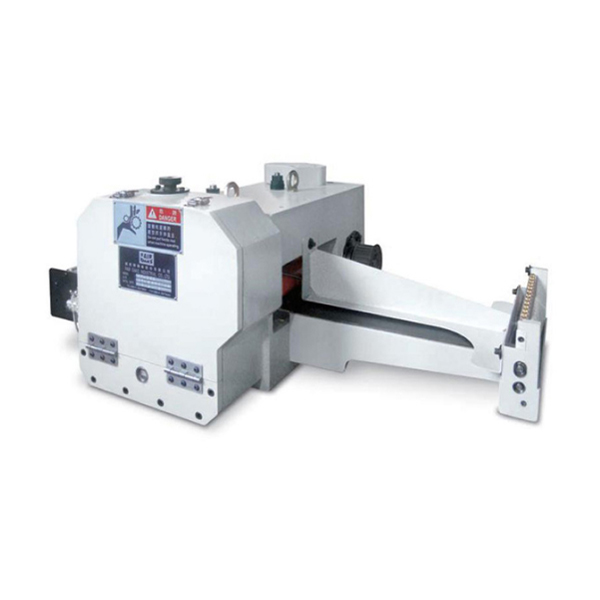

齒輪更換式高速送料機

GF-120/300/400/600

附件:

1. 材料潤滑裝置 (附流量調整).

2. 齒輪 4 只 (客戶指定齒數).

3. 加長型托料架.

4. 末料檢出光電開關 (DC24V NPN).

5. 氣壓式材料夾持釋放裝置.

瀏覽型錄

產品介紹

功能說明

產品規格

P=送料節距 (mm)
N=分割數
N1=第 1 齒輸齒數
N2=第 2 齒輸齒數
N3=第 3 齒輸齒數
N4=第 4 齒輸齒數
D=送料滾輪直徑(mm)

GF-120/300/400/600
齒輪更換式高速送料機

機型	GL-120	GL-300	GL-400	GL-600
Thickness of material 材料厚度 (mm)	0.2~1.0	0.2~1.0	0.2~1.0	0.2~1.0
Width of materia 材料寬度 (mm)	30~120	50~300	50~400	78~600
Feed roller dia 送料滾輪直徑 (mm)	Ø70	Ø70	Ø100	Ø120
Feed length 送料長度 (mm)	15~250/4~90	15~300	10~350	10~578
Index numbers 分割數	4/12	4	4	3
Feed angle 送料角度	180°	180°	150°	180°
Release angle 鬆弛角度	135°~195°	135°~195°	110°~220°	110°~220°
Feed direction 送料方向	Left→Right 左→右
